| ANMA ÇAPI | : DN 200—DN 1600 |
| ANMA BASINCI | : PN 10 - 16 |
| TASARIM | : EN 12334 |
| BAĞLANTI | : FLANŞLI TS EN 1092-2 / ISO 7005-2 PN 10/16 |
| BOYUTLAR | : TS EN 558 Seri 14 / DIN 3202 F4 |
| TESTLER | : TS EN 12266-1 |
| MALZEME | : DÖKME DEMİR, GJS-400-15 (GGG-40) |

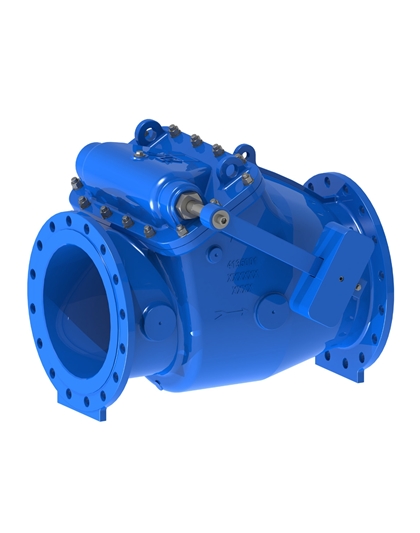

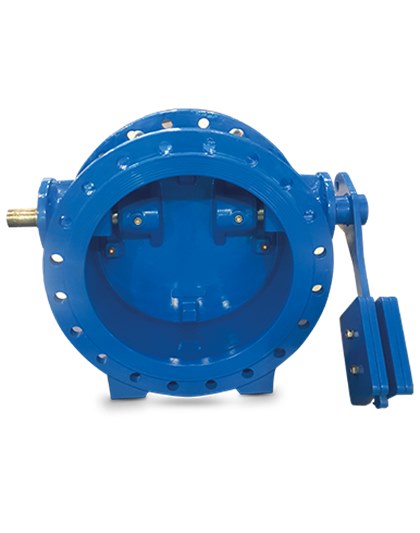

Tilting Çekvalf Özellikleri:
Tilting Çekvalf, tesisattaki akışkanın istenilen akış yönünde ilerlemesine izin verirken, ters yönde akışa maruz kaldığında akışı durdurur.
Sistemde belirlenen akış yönünde hareket başladığında akışkan basıncıyla disk, ekseninde dönerek akış kesitini terk eder ve akışa izin verir.
Akış durduğunda gövde dışından disk eksenine bağlanmış ekstra ağırlık sayesinde disk, gövde üzerine işlenmiş sızdırmazlık yatağına oturur ve %100 sızdırmazlık sağlar.
Vana gövde ve diski pik veya sfero dökümden, sızdırmazlık yüzeyleri paslanmaz çelik malzemeden üretilmiştir.
Uygulanan proje gereksinimine göre hidrolik fren ünitesi disk kapama mekanizmasına eklenebilir. Hidrolik Fren Üniteli Tilting Çekvalf sayesinde, akış durduğunda diskin kapanma hızı kontrol edilir ve sistem statik pozisyona daha yavaş bir geçiş yapar. Tesisat elemanları darbe geriliminden korunmuş olur.
UYGULAMA ALANLARI
Buhar, Kızgın su, Sıcak Su, Soğuk Su, Asit ve alkalin niteliği olmayan akışkanlar, Kimyasal akışkanlar
