ANMA ÇAPI | : DN 50—DN 1200 |
ANMA BASINCI | : PN 10 - 16 |
TASARIM | : 1074-3 / EN 12334 |
BAĞLANTI | : FLANŞLI TS EN 1092-2 / ISO 7005-2 |
BOYUTLAR | : EN558-1 SERİ 48-10 (DIN 3202 F6-BS5153) |
TESTLER | : EN 1074-3/ EN 12266'YA VE EN 12050-4 GÖRE HİDROLİK TEST |
MALZEME | : DÖKME DEMİR, GJS-500-10 (GGG-50) |

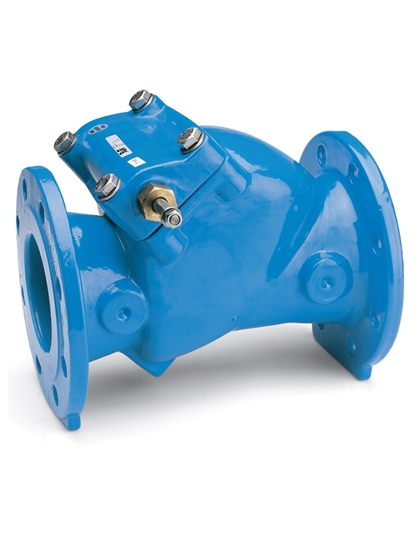

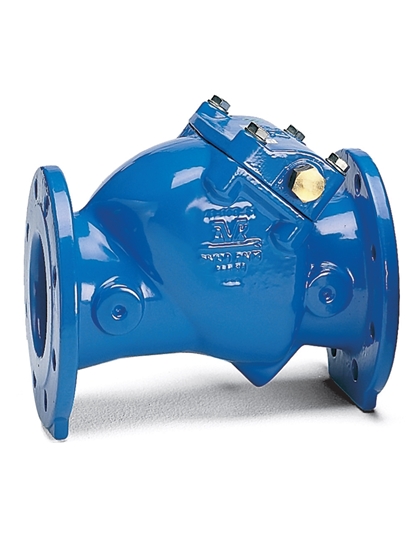

AVK Çalpara Çekvalf Özellikleri:
• Tam geçişli ve düşük kayıplı.
• Bakımı kolay, kapağa monte paslanmaz çelik şaft
• DN 50-200mm arasında asit dayanımlı paslanmaz çelik, DN 250-300mm arasında sfero dökme demirden
imal menteşe. Menteşe, şafta cıvata ile bağlandığı için oynama yapmaz ve uzun ömürlüdür.
• Gövde ve kapak arasına gömülü EPDM kauçuktan kapak contası.
• EPDM ile vulkanize edilmiş çelik çekirdekli disk. Hafifliği dolayısıyla açılıp kapanması için minimum kuvvet
gerekir.
• Disk yatağında küçük impürütelere rağmen tam kapama yapabilmek için disk hafifçe dikey ve yatay
hareket edebilecek şekilde naylon yatak kovanı ile yerleştirilmiştir.
• Gövde ve kapak DIN 30677-2’ye uygun epoksi kaplı sfero dökme demirden imal

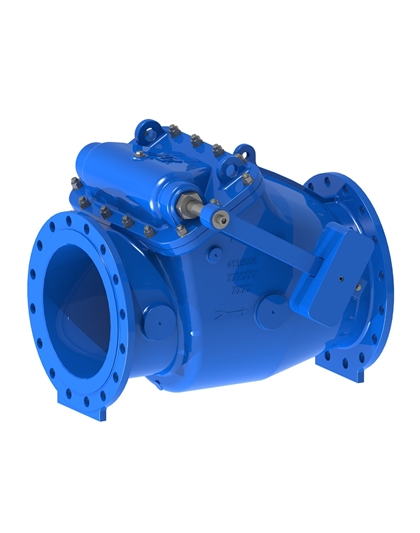

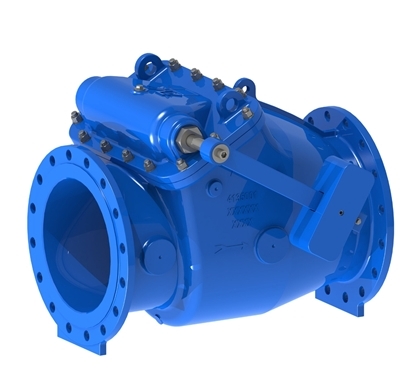

• Standart hızlarda yüksek su darbesi riski olan durumlar için kol ve ağırlık montajına uygun.
Ağırlık, optimum kapama hızı ve doğru kapanışı ayarlayabilmek için kol üzerinde ayarlanabilir.
Farklı konumlarda döşenebilir.
• Yüksek hızlarda su darbesini önlemek için kol ve yay ile kullanılabilir.
• LGA regülasyonlarına göre onaylanmıştır.
UYGULAMA ALANLARI
• İçme suyu, Atık Su, Atık Su Arıtma
