| ANMA ÇAPI | : WAFER DN 25—DN 1600 |
| : LUG DN 25—DN 600 | |
| ANMA BASINCI | : PN 6-10-16 |
| TASARIM | : EN 593 |
| BAĞLANTI | : FLANŞLI TS EN 1092-2 / EN1092-2 PN 6/10/16 |
| AS2129 TabD / E | |
| ASME B16.1 CL150' | |
| BOYUTLAR | : ISO 5752/20, EN 558-1/20 |
| TESTLER | : EN 12266-1/P12 |
| MALZEME | : DÖKME DEMİR, GJS-400 (GGG-40) |

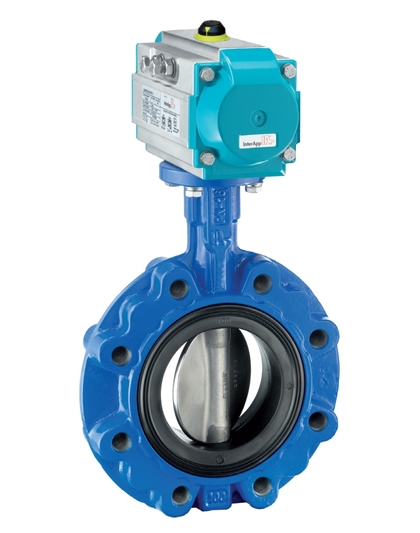

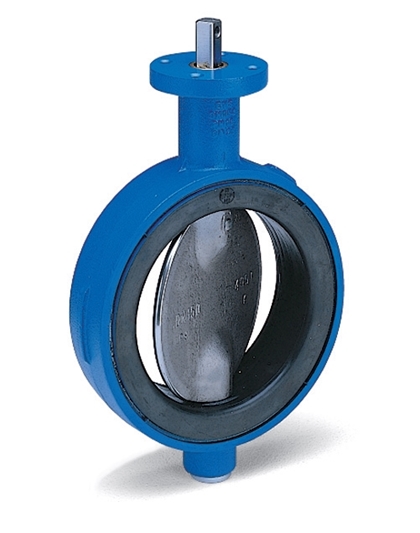

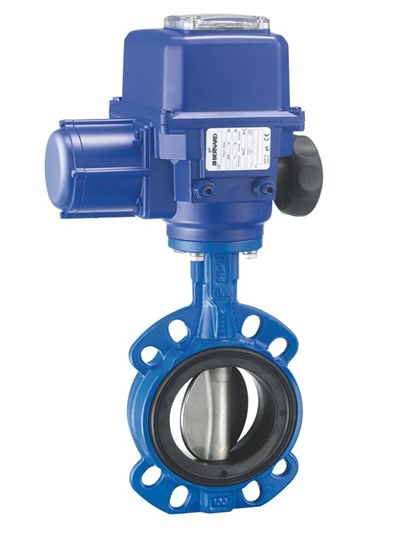

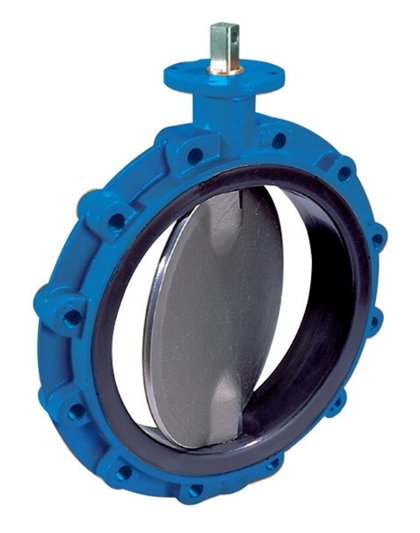

AVK Wafer ve Lug Tipi Kelebek Vana Özellikleri:
• Paslanmaz Klapeli Wafer ve Lug Tip Kelebek Vana, boru hattına dik olan eksende, kendi etrafında çeyrek tur (90 derece) döndürülerek çalıştırılan klape ve vana iç çeperlerine giydirilmiş conta sayesinde %100 sızdırmazlık sağlar.
• İki flanş arasına montaj yapılır.
• Açma-kapama ve oransal akış kontrolü amacıyla kullanılabilir.
• Paslanmaz çelik klapelidir ve EPDM, NBR ve VITON conta seçenekleriyle çeşitli akışkanlarla farklı uygulamalarda kullanımı mümkündür.
• Diğer vanalara kıyasla küçük boyutuyla; hafif olması, kolay montajı ve az yer kaplamasının yanında ekonomik olması avantajını da sunar.
• Vana gövdesinin iç ve dış yüzeyleri elektrostatik 200 μ toz epoksi boya ile kaplanır. En zorlu şartlarda vanaların uzun ömürlü, sorunsuz çalışması sağlanır.
• DN 400'e kadar tek parça tasarımlı kare tahrikli çarpma önleyici mil
• Vana üzerindeki tepe flanşına ara parça kullanmadan aktuator montajı yapılabilir.
UYGULAMA ALANLARI
• Sıcak Su, Soğuk Su, Buhar, Atık Su, Su Dağıtım, Su Arıtma, Isıtma-Soğutma Havalandırma, Tekstil, Kimyasal akışkanlar, Gıda, Petrol.
