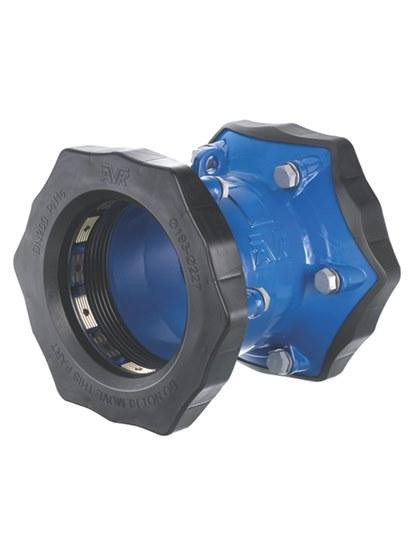

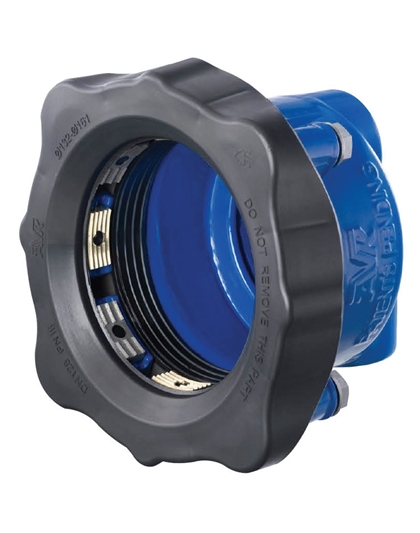

AVK SUPA PLUS KİLİTLİ KAPLİN
ANMA ÇAPI :DN 32 —DN 600
ANMA BASINCI :PN 10/16
TESTLER :EN 1074-1 VE 5. KISMA GÖRE EN 12266’YA GÖRE
HİDROLİK TEST
MALZEME :DÖKME DEMİR, GJS-400
ÖZELLİKLER
AVK’nın Supa Plus™ serisi PE ve PVC borular için kilitli kaplinler, flanş adaptörleri ve kör tapalardan oluşmaktadır. Supa Plus™ kaplinler ±3,5° açısal sapmaya izin veren kombine contası ile esneklik sağlar ve, büyük çaplarda bile boru ucuna kolayca monte olarak döşemeyi kolaylaştırır. Dışarıda bulunan paslanmaz M16 cıvataları ve yüksek kaliteli kaplaması ile dayanıklı bir korozyon koruması sunar.
· TS EN 12842’e göre tasarlanmıştır
UYGULAMA ALANLARI
30° C’den 70° C’ye kadar olan içme suyu ve nötr sıvılar için Supa Plus™ kaplin

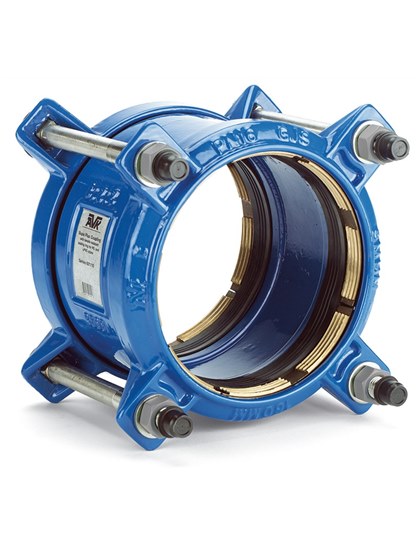

| | AVK SUPA MAXİ™ SERİSİ ÜNİVERSAL KİLİTLİ KAPLİNLERİ ANMA ÇAPI DN 50 —DN 600 ANMA BASINCI PN 10/16 TESTLER EN 1074-1 VE 5. KISMA EN 12266’YA GÖRE HİDROLİK TEST MALZEME DÖKME DEMİR, GJS-450 |
ÖZELLİKLER
AVK’nın Supa Maxi™ serisi üniversal kilitli kaplinleri benzersiz özellikleriyle yeni bir standart oluşturmaktadır. Esnek kilitleme bilezikli patentli SupaGrip™ conta destek sistemi, contanın sürekli desteklenmesini sağlar ve PN 16’ya kadar tüm basınçlarda ve tüm boru tiplerinde tam eksenel yük dayanımı sunar. Supa Maxi™ kaplinler, her uçta ±4° açısal sapmaya izin vermesi, koruma kapakları, kaldırma kulakçığı ve döşeme esnasında cıvataların tekrar sıkılmasına ihtiyaç duymaması sebebiyle kolay montaj olanağı sunar.
· Esnek kilitleme bilezikli patentli SupaGrip™ conta destek sistemi en küçük çapta bile contanın tamamen desteklenmesini sağlar
· İki farklı metal kavrama parçaları ile tüm boru tiplerinde tam çekme dayanımı ve kilitleme sağlanır - PE/PVC borular için kızıl bronz ve döküm, düktil, çelik ve paslanmaz çelik, CTP ve asbest borular için serteştirilmiş paslanmaz çelik. PE borular için destek burcu kullanılması önerilmektedir.
· Kavrama parçaları, uzun ömürlü olması için kilitleme bileziğine pin ile monte edilir.
· Her uçta ±4° açısal sapma (max. 1.5 x PN 16 basıncında)
· Geniş tölerans aralığı
· Tüm çaplar PN 16’ya göre tasarlanmıştır (paslanmaz çelik, asbest, Bi-PVC ve CTP borular max. PN 10)
· Dökme demir gövde ve çelik döküm kilitleme bileziği DIN 30677-2 standardına göre GSK onaylı epoksi ile kaplanmaktadır
· Conta, içmesuyu onaylı EPDMkauçuğundan imal edilmektedir. Cıvatalar A2 ve somunlar A4 çelikten imal edilmekte ve kayma önleyici ile kaplanmaktadır
· Kalıcı koruma kapakları kaplini taşıma ve montaj esnasında korur
· Sıkma esnasında boru yatay olarak hareket etmez
· Hendek içerisindeki alanın yetersiz olması ihtimaline karşı cıvatalar kolay döşeme için iç yüzeyden sıkılacak şekilde tasarlanmıştır
· İlk sıkma sonrasında cıvataların tekrar sıkılması gerekmez
· DN 100-400mm çaplarında kaldırma kulakçığı
· TS EN 14525’e göre 29 bar tasarım basıncı (DN 400: PE borular için 27 bar). Çalışma basıncı max. 16 bar. Max. test basıncı boru standardına göre.
UYGULAMA ALANLARI
30° C’den 70° C’ye kadar olan içme suyu ve nötr sıvılar için Supa MAXI™ kaplin
